Beskrivelse

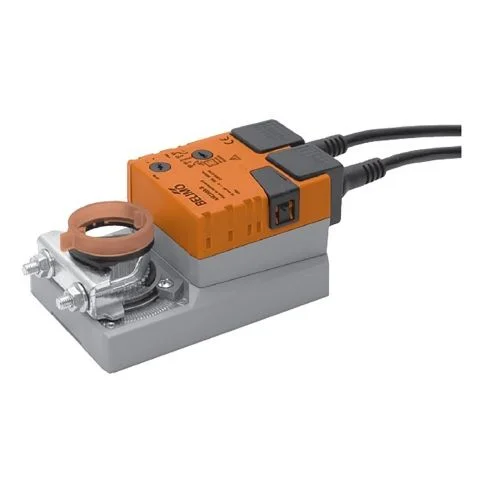

Spjeldmotor for styring av spjeld i ventilasjonsanlegg. NM24A-SR er takket være sin styrke svært godt egnet til f.eks. bypass-spjeld i ventilasjonsaggregater samt forseringsspjeld. Motoren har en enkel elektrisk tilkobling og er stillegående. I utførelse -SR brukes en standard 0-10 V regulator til å styre aktuatoren, og motoren styres med et standard styresignal DC 0…10 V og går til posisjonen som tilsvarer styresignalets størrelse. Målespenning U DC 2…10V tilsvarer motorens virkelige posisjon 0…100%. Monteres enkelt direkte på spjeldakselen med universalklembøylen. Motoren hindres i å rotere med den medfølgende rotasjonssikringen. Manuell innstilling ved hjelp av frikoblingsknappen (frikoblet så lenge frikoblingsknappen holdes inne). Vrivinkelen er regulerbar med justerbare mekaniske stopper. Motoren er overbelastningssikker, trenger ingen endebrytere og stopper automatisk ved innstilte stopper.VedlikeholdsfriSpenningsområde: AC/DC 19.2 … 28,8 VTilkobling: Kabel 1 m, 4 x 0,75 mm2EMC: CE iht.. 89/336/EECApparattype: Type 1 (iht. EN 60730-1)Lydnivå: Maks. 35 dB (A)Posisjonsindikering: MekaniskBeskyttelsesklasse: III Ekstra lav spenningHåndinnstilling: Trykknapp for frikobling, automatisk returRotasjonsretning: Valgbar med omkobler 0 eller 1Oppbevaringstemperatur: –40 … +80°COmgivelsesfuktighet: 95% r.F., kondensfritt (EN 60730-1)Dreiemoment: 10 NmBredde 80 mmLengde: 124 mmHøyde: 62 mmVekt: 0,8 kgDriftstid: 150SEffektforbruk: 0,2-1,5 WOmgivelsestemperatur: -30/50ºCVrivinkel: Maks. 95º justerbar 0/100% med justerbare mek. stoppKapslingsgrad: IP54Utførelse: 5 Nm, 24 V, universal joint, continuous 0-10VSpenningsforsyning: 24 V
