Beskrivelse

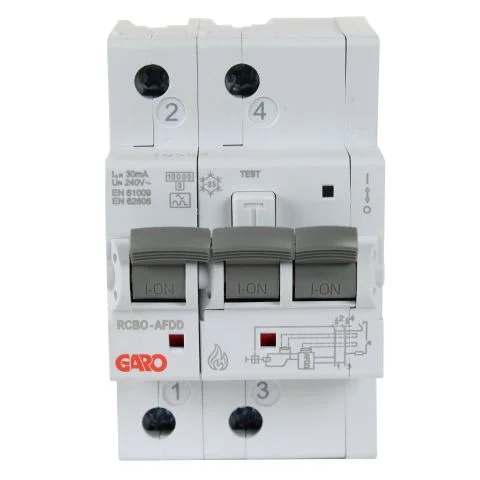

GARO AB personvernautomat AFDD kombinerer jordfeilbryter og automatsikring med innebygd lysbuedetektor, noe som innebærer at apparatet både kobler ut ved jordfeil og overstrøm samt løser ut ved påvist lysbuefeil. Enheten er av lekkasjestrømtype A og manøverspenningstypen for hjelpekretser er AC, med merkespenning 240 V og merkestrøm 6 A samt nominell feilstrøm 0,03 A. Utløserkarakteristikken er C og strømsbegrensningsklasse 3, og den nominelle kortslutningsbryteevnen i henhold til EN 61009 og IEC 60947-2 er 10 kA. Kapslingsgraden er IP20, overspenningskategori 3 og forurensningsgrad 2, og tilleggsapparatets merkespenning er 240 V; en brandskyddsautomat (AFDD-brannvernautomat) leveres ferdig montert. Produktet har en bredde tilsvarende 3 modulplasser og en innbyggingsdybde på 69 mm, og er testet og sertifisert av et uavhengig europeisk testinstitutt.Tekniske dataTypRCBO-AFDD 2P C6AAntall poler2Bredde i antall modulplasser3Frekvens50 HzForurensningsgrad2Innbyggingsdybde69 mmKapslingsgrad (IP)IP20LekkasjestrømtypeAStyrespenningstype for hjelpekretserACMerkespenning240 VMerkespenning tilleggsapparat240 VMerkestrøm6 ANominell feilstrøm0,03 ANominell kortslutningsbryteevne IEC 60947-210 kANominell kortslutningsbryteevne (EN 61009)10 kAStrømbegrensningsklasse3Tilleggsutstyr montert ved leveringLynvernbryterUtløserkarakteristikkCOverspenningskategori3Antall poler2
